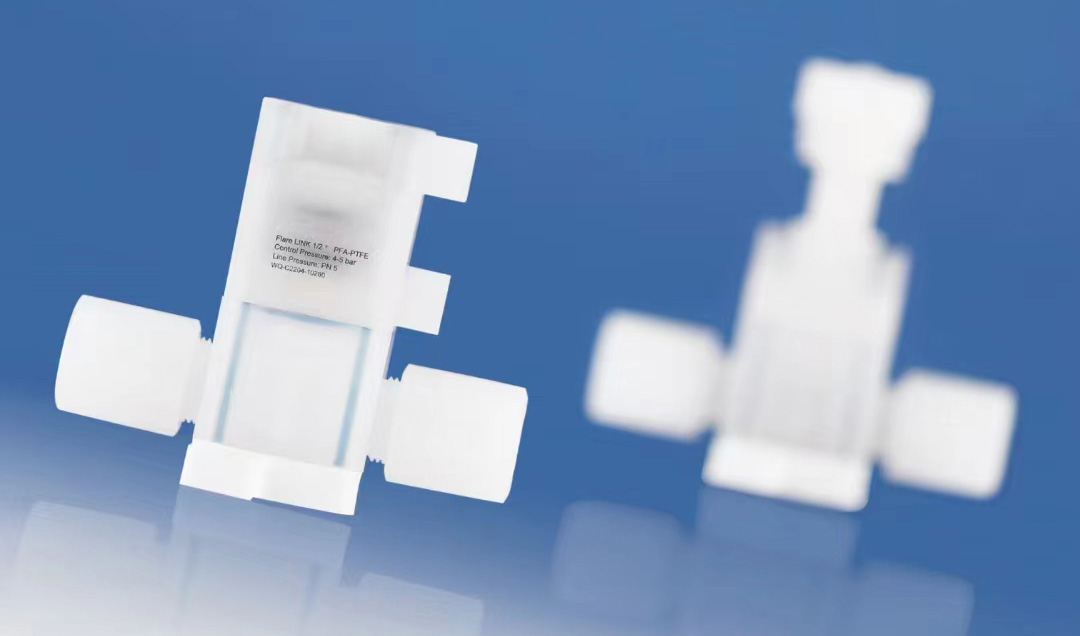

PFA氣動薄膜閥 PFDV

PFA氣動薄膜閥 PFDV

PFA氣動薄膜閥 PFDV是一款具有優良耐腐蝕性、耐熱性、且用途廣泛的小型化緊湊型的控製閥。內壁光滑、離子析出性低的特點，特別適合潔淨度要求高的場合。而不同的材質可選性更貼近應用場景和應用成本，使之更具性價比優越性。

方便操作和維護

*全塑的外觀結構，美觀且耐腐蝕*小型化設計、安裝方便、無需保養

*UNF標準的Flare LINK接口螺紋，適配和互換性更高*安裝板尺寸符合SEMI標準F65-1101

高安全性能

*符合FDA 177-1520/177-1550溶出試驗要求*三重密封的閥腔隔膜結構，可有效斷絕泄漏*驅動機構采用氟樹脂成型，承壓冗餘高*曲麵的PTFE隔膜更具延展性,壽命高

高靈活性

*接液材質PP-Natural 、PVDF、PFA

*隔膜材質PTFE

*氣缸材質PVDF

*密封組件FKM/EPDM可選*結構件材質PVDF

*驅動先導口可選四個安裝方向

性能特點

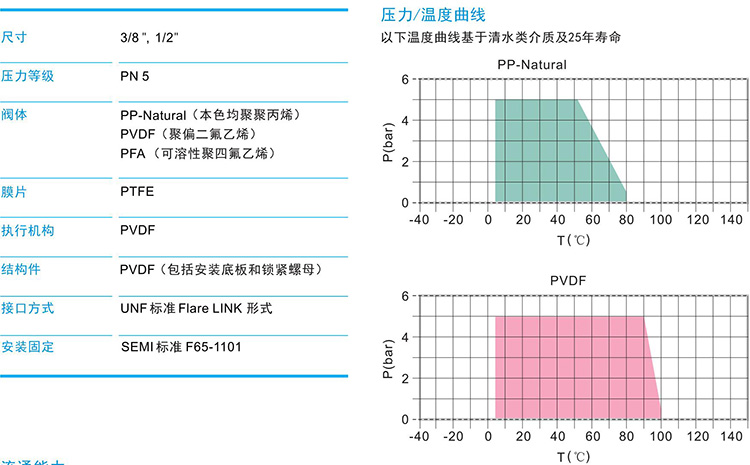

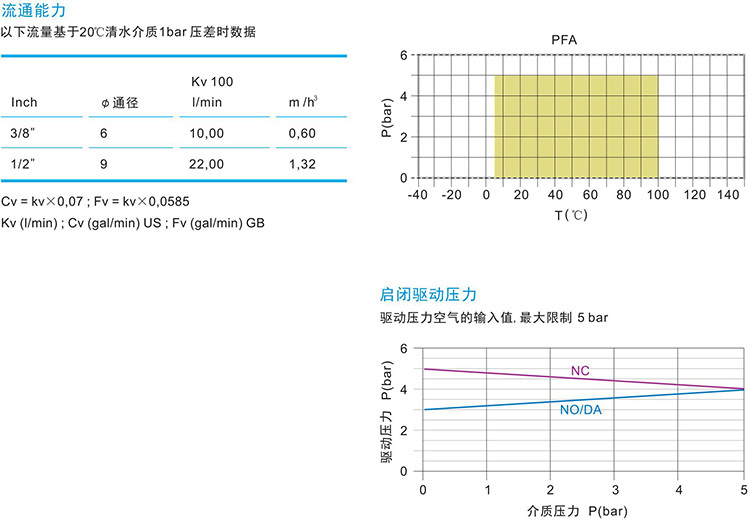

*介質壓力0...5 bar

*耐受溫度5...100℃(需對應閥體材質的耐化耐溫特性選用)*閥體錐形流道和接頭一體結構，液體殘留量極小，具備不同介質的置換特性

應用

*光伏

*液晶麵板

*HDD製造

*半導體

*電鍍

*集成電路

*生物製藥

*醫療

*食品

*新材料

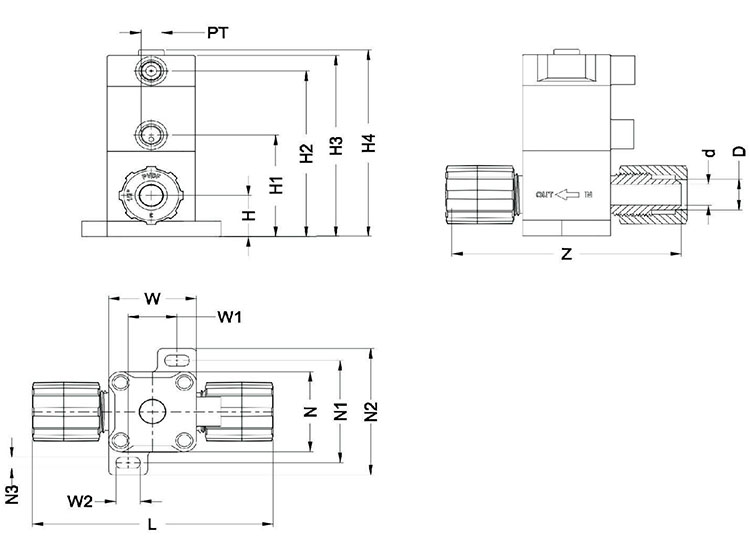

Part No.	lnch	D	d	PT	H	H1	H2	H3	H4	N	N1	N2	N3	W	W1	W2	L	Z	z1
PFDV04	1/4"	7.70	4.00	1/8"	15.00	48.00	55.00	64.00	67.00	30.00	37.00	44.00	3.70	30.00	18.00	6.00	86.00	81.50	11.00
PFDV06	3/8"	10.50	6.40	1/8"	21.00	48.00	78.00	85.00	88.00	37.00	49.00	61.00	6.50	37.00	21.00	10.00	94.50	89.50	13.50
PFDV08	1/2"	13.90	9.50	1/8"	21.00	48.00	78.00	85.00	88.00	37.00	49.00	61.00	6.50	37.00	21.00	10.00	98.50	92.50	15.00
PFDV12	3/4"	20.50	15.90	1/8"	27.00	60.00	92.00	106.00	110.00	47.00	63.00	82.00	9.00	47.00	24.00	14.00	121.00	114.20	15.00
PFDV16	1"	29.00	22.20	1/8"	35.00	75.00	117.00	126.00	131.00	60.00	78.00	96.00	9.00	60.00	35.00	14.00	150.00	139.80	16.50
