同swagelok的VCR、Parker的VacuSeal、Fujikin的UJR係列接頭一樣，因其超潔淨、高精度、真空高壓皆無泄漏及超長壽...

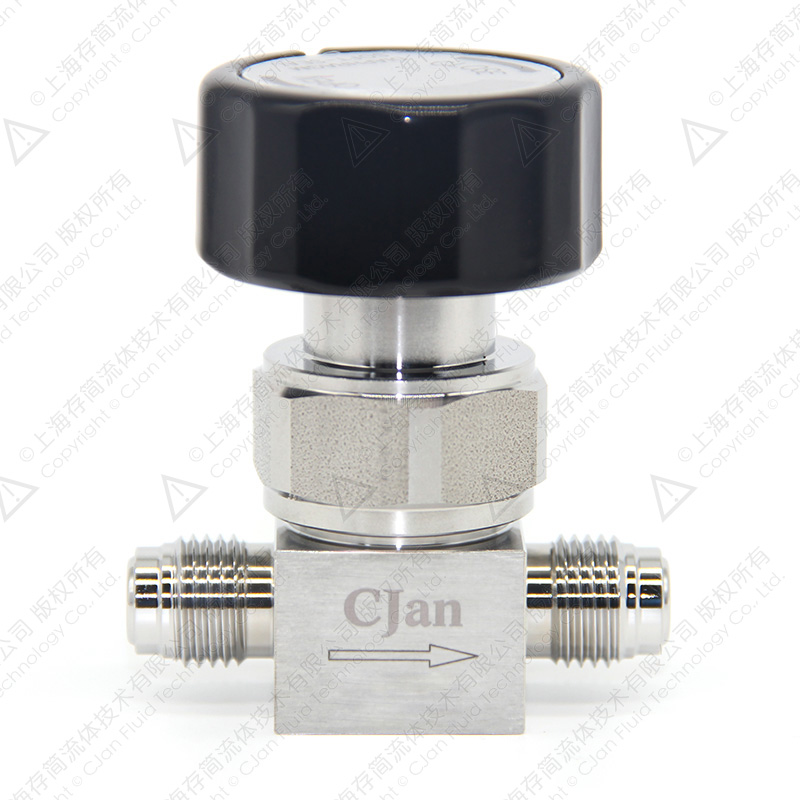

DLM係列超純低壓手動隔膜閥適用於半導體行業高純氣體低壓工況下的輸送，產品在采用緊湊設計的同時，實現高CV值。在高...
超純低壓氣動隔膜閥 DLP
DLP係列超純低壓氣動隔膜閥適用於半導體行業高純氣體低壓工況下的輸送，產品在采用緊湊設計的同時，實現高CV值。在高標準的潔淨室內生產，EP電解拋光處理內表麵，粗糙度可達Ra≤5μin。每個產品都需要經過氦質譜泄漏測試，從而保障應用安全性。
材料
閥體：SS316L、SS316L VAR、SS316L VIM/VAR
閥座：PCTFE/PFA/PI
膜片：鈷基超級合金、Hastelloy C-22、SS316L
使用溫度
PCTFE: -10~80℃
PFA/PI: -10~150℃
最高使用壓力：250psi（17.2bar）
閥體內漏率：≤1.0x10-9 Pa･m3/sec He
閥體外漏率：≤1.0x10-9 Pa･m3/sec He
|
規格 |
1/4” |
3/8” |
1/2” |
3/4” |
|
CV值（流量係數） |
0.27 |
0.27-0.7 |
0.7 |
1.7 |
內表麵粗糙度
BA級：Ra≤10μin（0.25μm）
EP級：Ra≤5μin （0.13μm）
連接選擇：VCR公頭、VCR母頭、卡套接頭、對焊管接頭
氣動操作選擇：常閉（NC）、常開（NO）
尺寸僅供參考, 實物可能會變動。
編碼
兩端接頭
A(mm)
B(mm)
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
常閉NC
常開NO
DLPC04M
DLPO04M
1/4"VCR公頭
57
11
67/67
40
25
26
25.4
DLPC06M
DLPO06M
3/8"VCR公頭
77
16
84/77.5
55
36
36
28
DLPC08M
DLPO08M
1/2"VCR公頭
77
16
84/77.5
55
36
36
28
DLPC12M
DLPO12M
3/4"VCR公頭
107
23
148/143
85
46
48
35
DLPC04F
DLPO04F
1/4"VCR母頭
70.6
11
67/67
40
25
26
25.4
DLPC06F
DLPO06F
3/8"VCR母頭
83
16
84/77.5
55
36
36
28
DLPC08F
DLPO08F
1/2"VCR母頭
83
16
84/77.5
55
36
36
28
DLPC12F
DLPO12F
3/4"VCR母頭
179.2
23
148/143
85
46
48
35
DLPC04T
DLPO04T
1/4"卡套接頭
48
11
67/67
40
25
26
25.4
DLPC06T
DLPO06T
3/8"卡套接頭
64
16
84/77.5
55
36
36
28
DLPC08T
DLPO08T
1/2"卡套接頭
64
16
84/77.5
55
36
36
28
DLPC12T
DLPO12T
3/4"卡套接頭
126
23
148/143
85
46
48
35
DLPC04W
DLPO04W
1/4"對焊
54
11
67/67
40
25
26
25.4
DLPC06W
DLPO06W
3/8"對焊
69
16
84/77.5
55
36
36
28
DLPC08W
DLPO08W
1/2"對焊
69
16
84/77.5
55
36
36
28
DLPC12W
DLPO12W
3/4"對焊
156
23
148/143
85
46
48
35
